Primer PBL - Mediciones [EA Proyectos]




Primer PBL - Mediciones

En este PBL hemos trabajado con instrumentos para medir de distinta precisión como son el calibre, el micrómetro y la regla. Cada persona de nuestro grupo hizo sus propias mediciones de las distintas partes de un mismo alfiler (longitud, cuerpo, punta y cabeza) con los distintos instrumentos para después hallar el valor exacto, el error relativo y el error absoluto. Todas las mediciones que hemos realizado el este PBL han quedado plasmadas en las fotografías que se muestran a continuación.


Si no se ve bien la tabla, acceder a este URL:
https://2.bp.blogspot.com/-HpmrvWTby_s/ViDS7YgPPsI/AAAAAAAAAJI/RR4Wr9H8-Mk/s640/Captura.PNG

VALOR EXACTO, ERROR ABSOLUTO Y ERROR RELATIVO

  • CABEZA (Con procedimiento de los cálculos):

1'90-1'87= 0'03
1'87-1'87= 0
1'87-1'87= 0
1'86-1'87= 0'01
1'87-1'87= 0
1'86-1'87= 0'01

Se suman los valores de la primera columna:
1'90+1'87+1'87+1'86+1'87+1'86= 11'23

Y se realiza la media:
11'23:6= 1'87 < VALOR EXACTO

  • Sumamos los resultados que nos han dado las restas:

          0'03+0+0+0'01+0+0'01= 0'05

         Y realizamos la media de la suma que acabamos de realizar:
          0'05:6= 0'0083 0'01 < ERROR ABSOLUTO

  • 1'87± 0'01

ERROR RELATIVO > (0'01:1'87) ·100= 0'53%

  • CUERPO:
No ha sido necesario realizar el Error absoluto ya que nos daba a todos el mismo valor.
  • PUNTA:
Valor exacto: 0´691
Error absoluto: 0´014
Error relativo: 2%
  • LONGITUD:
Valor exacto: 2´50
Error absoluto: 0´01
Error relativo: 0´4%


FOTOS DE LAS MEDIDAS

CUERPO I (Calibre)

  • Elena López - 0´7 mm












  • Álvaro de Andrés - 0´7 mm












  • Eloy Muñoz - 0´7 mm

CUERPO II (Calibre)

  • Elena López - 0´7 mm

  • Álvaro de Andrés - 0´7 mm
  • Eloy Muñoz - 0´7 mm

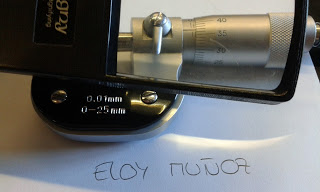

CABEZA I (Micrómetro)
  • Elena López - 1´9 mm
  • Álvaro de Andrés - 1´87
  • Eloy Muñoz - 1,869 mm



CABEZA II (Micrómetro)
  • Elena López - 1´87 mm
  • Álvaro de Andrés - 1´858 mm
  • Eloy Muñoz - 1´86 mm


PUNTA I (Micrómetro)
  • Elena López - 0´649 mm
  • Álvaro de Andrés -0´699 mm
  • Eloy Muñoz - 0´698 mm

PUNTA II (Micrómetro)

  • Elena López - 0´698 mm

  • Álvaro de Andrés - 0´699 mm












  • Eloy Muñoz - 0´7 mm

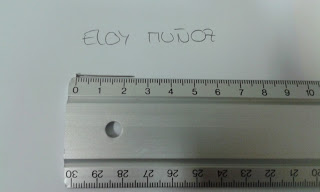

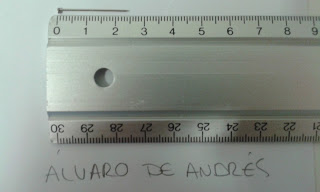

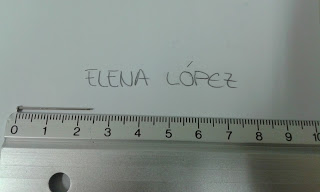

LONGITUD I (Regla)
  • Elena López - 2´49 cm


  • Álvaro de Andrés - 2´49 cm













  • Eloy Muñoz - 2´5 cm




LONGITUD II (Regla)


  • Elena López - 2´49 cm


  • Álvaro de Andrés - 2´5cm


  • Eloy Muñoz - 2´5cm




DIBUJO DE ALFILER EN PAPEL MILIMETRADO
  • Escala- 1:20 cm
  • Hemos anotado las medidas originales pasadas a centímetros y las medidas pasadas a la escala.




PUNTA:















CABEZA:
